兄弟牌电脑平缝机切线故障（P）

       兄弟”牌电脑平缝机经常会切断线，出现面线有一段还在下面，造成两股线一起被切断，然后面线断至针孔处。有时下面没有断掉的线也会被切断！
       解决方法：
       兄弟牌电脑平缝机采用旋转切线方式，这种方式结构简单、直观，但调整空间少，要求较高。问题出在上线未分开，造成剪三股线，因此从旋转式剪线机构原理入手，弄清旋转式剪线动作过程和配合关系。
       1：剪线机构（图1）

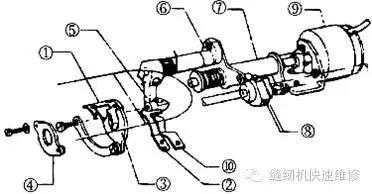

       由动刀①、定刀②、刀架③、压板④、剪刀驱动曲柄⑤、剪刀驱动曲柄轴⑥、剪线凸轮曲柄组件⑦、剪线凸轮⑧、剪线电磁铁⑨、分线器⑩等组成。


图1
       2：剪线机构动作顺序（图2、图3）
       倒踩踏板，剪线信号输入后，剪线电磁铁⑨动作，推动剪线驱动轴，使固定于剪刀驱动轴线凸轮曲柄组件⑦的滚柱轴，在剪线凸轮⑧上作圆周移动。随着下轴旋转，剪线凸轮⑧通过剪线凸轮曲柄组件⑦上的滚柱轴推动剪刀驱动曲柄轴⑥摆动，装在剪刀驱动曲柄轴⑥上的剪刀驱动曲柄⑤带动刀轴连杆及刀架③运动，装在刀架③上的动刀①按箭头方向转动，并与定刀②咬合实现剪线。


图2


图3
       3：上下线的剪线顺序（图4）
       机针从下死点上升1.8mm，旋梭尖勾住机针线环，剪线信号输入，通过剪线凸轮，动刀移动，上线随旋梭环绕一周。当动刀前端插入旋梭尖与针板下侧形成的三角线环内，分线器上下分线，此时挑线杆从下死点上升，其上线由动刀分线。以上同步如果过快，会影响剪刀分线（图5），进而发生剪线失误等故障。被动刀带住的上下线（图6），随着被分线器渐渐张开后在固定刀前端剪断，此时挑线杆约运动至上死点。动刀将线扩开时，为避免上线拉断，在松线作用下，上线被平稳抽出，以保证上下线剪线后的留量。


图4 图5


图6
       4：松线机构（图7）
       剪线信号输入后，剪线电磁铁动作，装在剪线电磁铁①前端的松线驱动臂②，推动松线座③，通过装在松线座③上的松线钢绳④，拉动松线板⑤，松线板⑤推动侧面的松线杆⑥，松线杆⑥的前端顶起松线钉⑦、松线板⑧，从而打开夹线板⑨。


图7
       首先要解决动刀分线问题，就要判断出问题所在。显然现在动刀分线时间不对，可能分线时间过早或过迟。影响分线时间过早或过迟的因素主要有：机针勾线环的时间、定刀与动刀的咬合量、夹线板松线时间与松线量等。为此根据上面剪线过程的介绍，从下面几个方面进行检查。
       4．1 检查梭尖勾线环的时间是否正确
       即机针从下死点上升1.8
